第十巻：理論から実践へ——故障トラブルシューティング早見表

第十巻：理論から実践へ——故障トラブルシューティング早見表
ここまでの九巻を系統的に学ぶことで、お客様は堅実な3Dプリンティングの知識体系を構築されました。本巻は実戦の宝典として、最も一般的なプリント問題を抽出・归纳し、明確な「故障現象-原因-解決策」の早見表を形成します。実践で問題に遭遇した際、これに基づいて素早く原因を特定し、解決の方向性を見つけ、理論から実践への完璧な循環を完成させることができます。




10.1 第1層の付着問題——万事最初が難しい

問題現象 潜在的原因分析 针对性的解決方案
模型が全く平台に付着しない、縁が反る（反り） 1. 平台の水平調整間隔が広すぎる：材料が平台にしっかりと押し付けられない。
2. 平台が不潔：油分、ほこりが付着力を損なう。
3. 第1層の印刷速度が速すぎる：材料が平台と贴合する時間が足りない。
4. ビルドプレート温度が不適切：低すぎる（PLA）または高すぎる（内部応力大）と反りを引き起こす。
5. 環境気流：エアコンや扇風機の直風で冷却が不均一。		 1. 精密水平調整を再度実行し、平台全体で摩擦感が一様であることを確認。
2. 無水イソプロパノールで徹底清掃。
3. 第1層速度を20mm/s以下に低下。
4. 材料に応じて調整：PLAは一般的に60°C、ABSは100-110°C。
5. プリンターに防風カバーを装着し、強風の直撃を避ける。
第1層が削り取られる、過度に押しつぶされる、または押出が連続しない 1. 平台の水平調整間隔が狭すぎる：ノズルが平台を掻き消し、押出を妨げる。
2. 第1層押出倍率が高すぎる：材料が過剰に積層される。
3. ノズルの部分的な詰まり		 1. 水平調整を再度実行し、ノズルと平台の間隔を広げる。
2. スライサーソフトで微調整し、「第1層押出倍率」を低下（例：100%から95%に）。
3. ノズル疏通程序を実行（コールドプルまたはニードル清掃）。

10.2 押出関連問題——流動の芸術

問題現象 潜在的原因分析 针对性的解決方案
全く押し出されない、エクストルーダーが「カチカチ」と空転する 1. 深刻なノズル詰まり（ホットエンドまたはコールドエンド）。
2. 印刷温度が低すぎる：材料が溶けない。
3. エクストルーダーギアの圧力不足または締めすぎ：空転またはフィラメント破砕。
4. フィラメント経路の詰まり：フィラメントの絡まりまたは経路障害。		 1. 第八巻参照、ノズル詰まりの診断と修復を実行。
2. 印刷温度を5-10°C上げる、または熱電偶を確認。
3. エクストルーダースプリングの張力を調整、ギアがフィラメントを噛めるが損傷しないように。
4. フィラメントスプールからエクストルーダーまでの全経路が畅通か確認。
押出が不安定、多い少ない、表面に切れ目やこぶ 1. フィラメントスプールの巻きがスムーズでない、送料抵抗大。
2. ノズル温度の変動が大きい。
3. フィラメント直径が不均一または湿気を含んでいる。
4. Volumetric Mode（体積模式）が誤って作動		 1. フィラメントスプールがスムーズに回転することを確認し、絡まり防止のスプールホルダーを使用。
2. ノズルとヒートベッドのPID自動調節を実行し、温度を安定させる。
3. 信頼性の高いフィラメントを使用し、必要に応じて乾燥する。
4. プリンター設定で「Volumetric E」を確認しオフにする

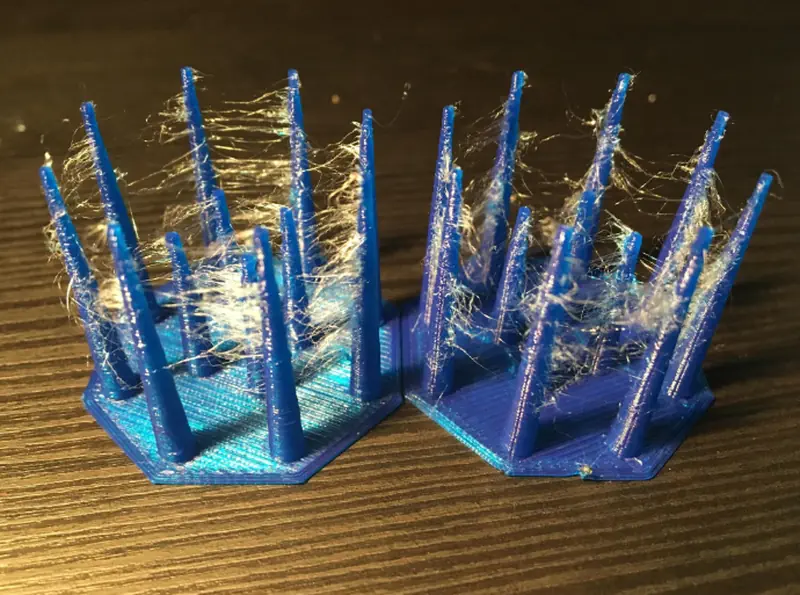

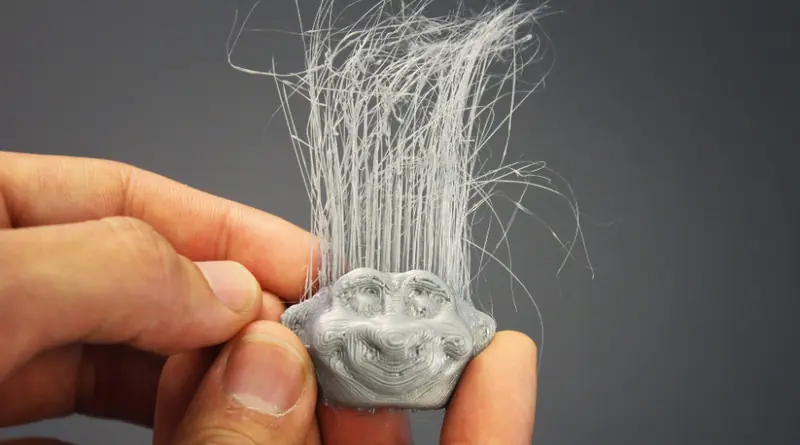

プリント作品に細かい「糸引き」や「垂れ」が多い 1. 引き戻し設定がオフまたは不適切。
2. 印刷温度が高すぎる：材料が薄すぎて垂れやすい。
3. 移動速度が遅すぎる：ノズルが空移動中にも渗み出る。
4. 材料が湿気を吸っている		 1. 引き戻しを有効にし、引き戻し距離(4-7mm)と速度(40-60mm/s)を最適化。
2. 印刷温度を5°C下げてテスト。
3. 移動速度を100-150mm/sに向上。
4. フィラメントを乾燥させる

10.3 模型構造品質問題——精度の追求

問題現象 潜在的原因分析 针对性的解決方案
模型の角や丸穴にゴースト/二重像が発生 1. プリンターフレームの剛性不足またはネジの緩み。
2. X/Y軸ベルトの緩み。
3. 印刷速度または加速度設定が高すぎる、慣性で振動発生。
4. プリントヘッドが重すぎる。		 1. フレームおよび可動部品の全てのネジを締め付ける。
2. X/Y軸ベルトを張る、押した時に適切な弾力があるまで。
3. 印刷速度を低下させ、ファームウェアまたはスライサーソフトで加速度と加加速度（Jerk）値を低下。
4. ステッピングモーターに防振パッドの取り付けを検討。
層と層の間にずれが生じる 1. 上面の厚さ設定が不足。
2. 充填密度が低すぎる、上面を支えられない。
3. 印刷温度が低い、層間の結合力が弱い。
4. 冷却不足、上面印刷時に下の層が既に変形。		 1. 上面の厚さを層高の4-8倍に増加（例：層高0.2mm、上面厚1.0-1.6mm）。
2. 充填密度を25%-30%に適切に増加。
3. 印刷温度を5°C上げ、層間の融合を強化。
4. 冷却ファンが（PLAの場合）100%作動していることを確認し、エアダクトを確認。
オーバーハング構造が粗い、垂れ下がる、または印刷失敗 1. サポートが有効でないまたはサポート設定が不適切。
2. 冷却能力不足。
3. 印刷温度が高すぎる。
4. 印刷速度が遅すぎる、材料が固化前に垂れ下がる。		 1. 45度を超えるオーバーハングに「ビルドプレートに接するサポート」を有効にし、サポート密度とZ距離を最適化。
2. パーツ冷却ファンを確認し清掃、印刷点に確実に向いているか確認。
3. 印刷温度を下げてみる。
4. オーバーハング部分の印刷速度を適切に上げ、材料がより速く冷却固化するように。

まとめ
以上の十の方面の知識を系統的に習得し、この故障トラブルシューティング早見表を駆使することで、お客様は3Dプリンティングの愛好家から、様々な課題に从容して対処し、高品質な作品を継続的に生み出す達人ユーザーへと変貌を遂げられるでしょう。3Dプリンティングは科学、工芸、忍耐力を組み合わせた芸術であることを忘れずに。探求と問題解決の一つ一つが、より高いレベルへ向かう階段となります。

どうぞ創造の旅路において、プリントの悩みがなく、創意が現実のものとなりますように！
